L880K コペン - リアナンバー灯フレーム ＆ リアカメラ

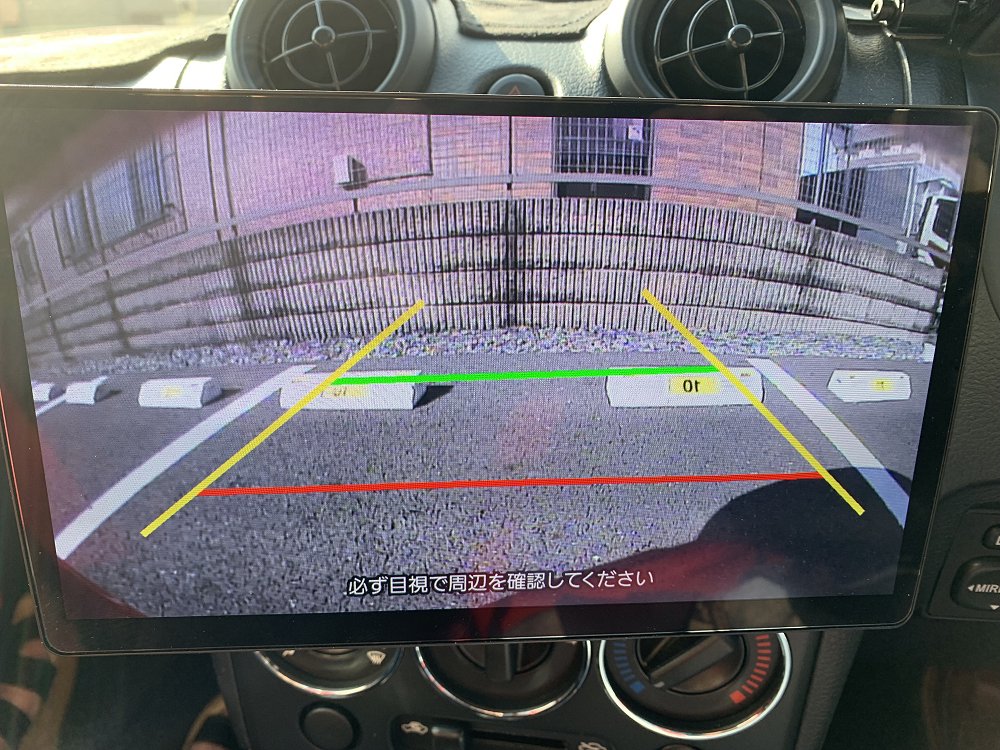

↑ バックカメラを付けました

コペンは後方視界が良くないので、やっぱりバックカメラは必須かと。
有ると無いとでは安心感が違って来ますからね。

ちなみに画面のガイドラインはナビの機能を使って表示させています。

使用パーツと取付作業

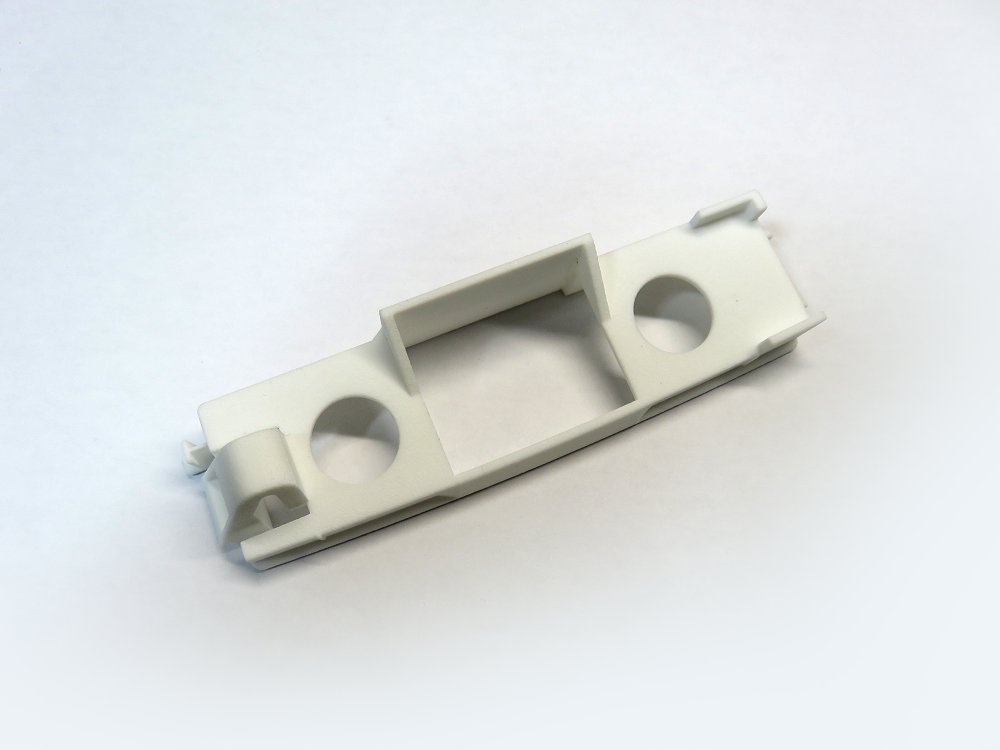

↑ リアナンバー灯フレーム

3Dプリンタで出力されたリアナンバー灯フレーム。
通販で購入しました。
センターにバックカメラを入れるための構造ですね。

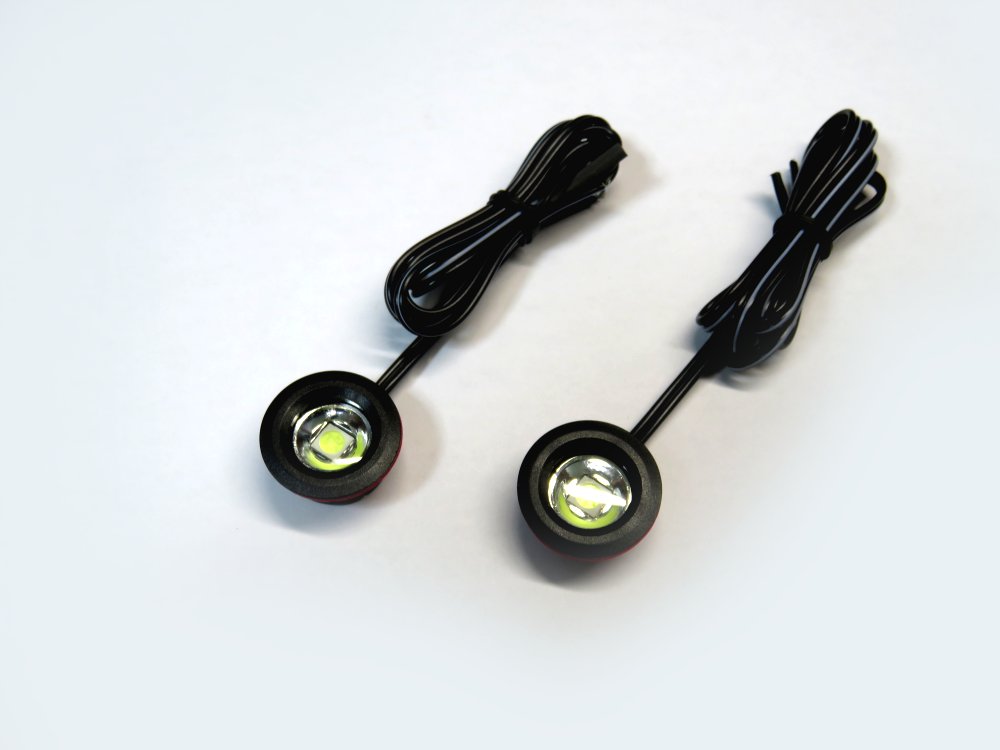

↑ エーモン工業製 防水ワイドLED ( 品番：2715 )

車外に設置しますので、防水タイプの LED灯を使います。
この LED灯がリアナンバー灯フレームにピッタリとはまるように作られています。

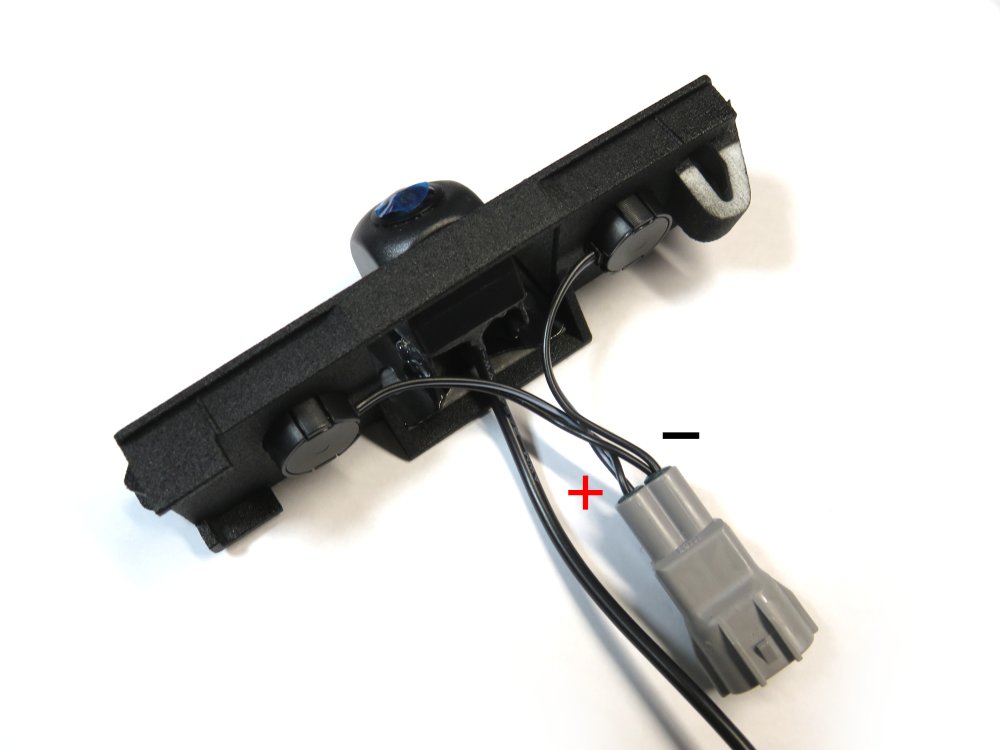

↑ リアナンバー灯フレームを塗装してカメラ等を組み付け

艶消しブラックで塗装したあと、LED灯とバックカメラを組み付けました。
LED用に使ったコネクタは、矢崎総業090Ⅱ防水シリーズの 2極タイプ。
コペンの純正ハーネスのコネクタに合わせています。
プラス・マイナスを間違えると点灯しないので要注意。

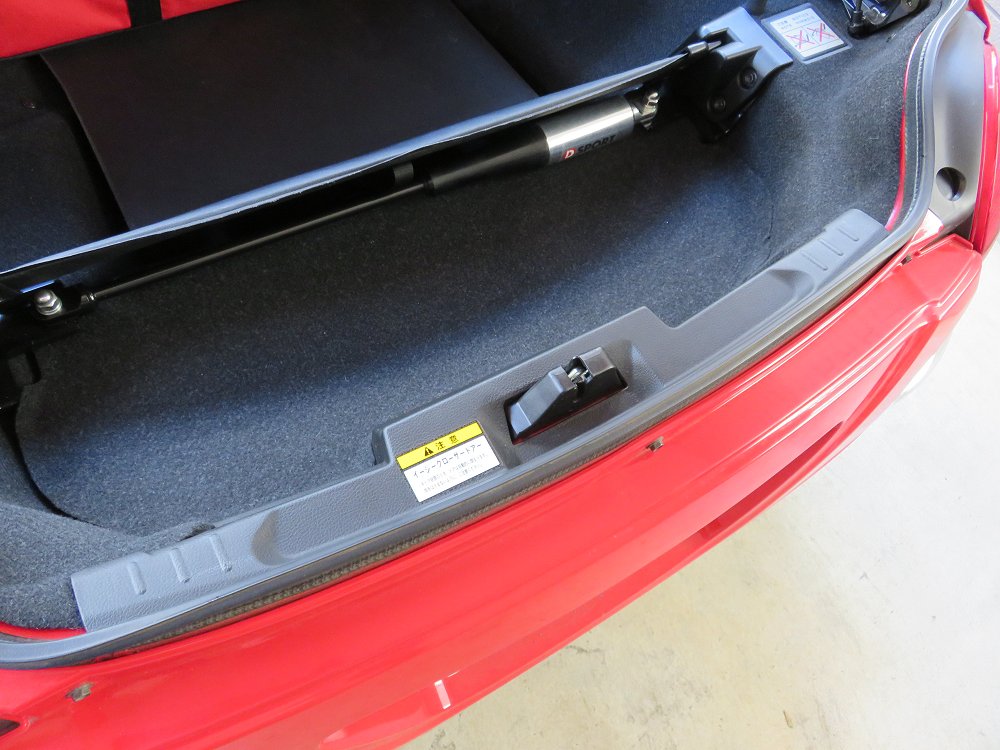

↑ 樹脂パーツの取り外し

クリップで固定されているだけなので、上に引き上げれば外れます。

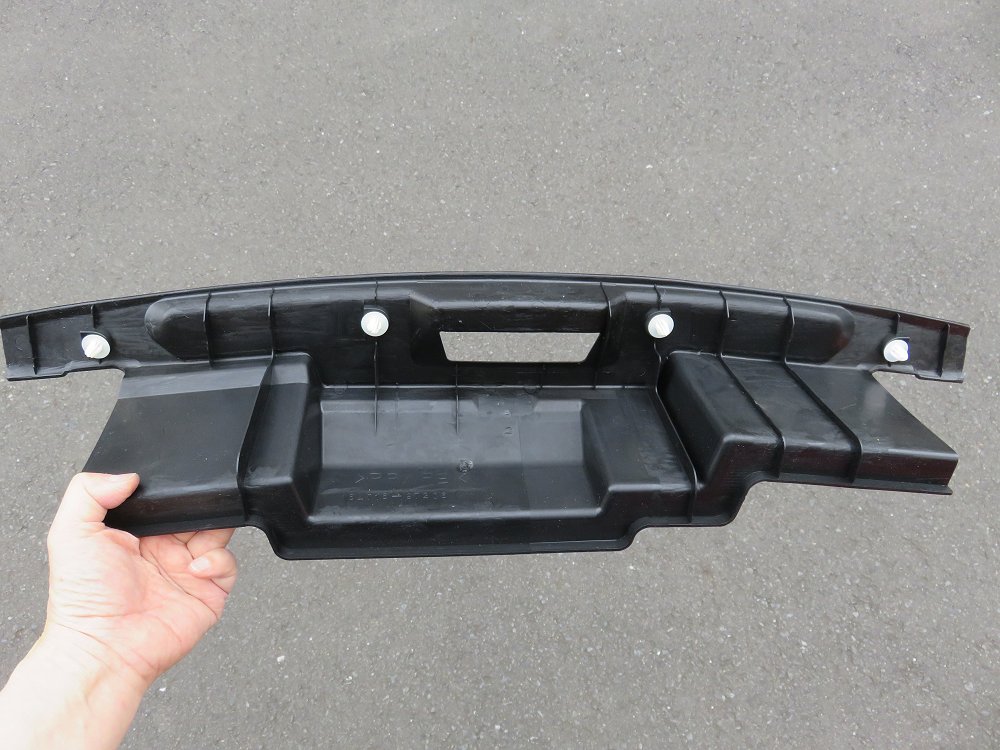

↑ クリップの位置

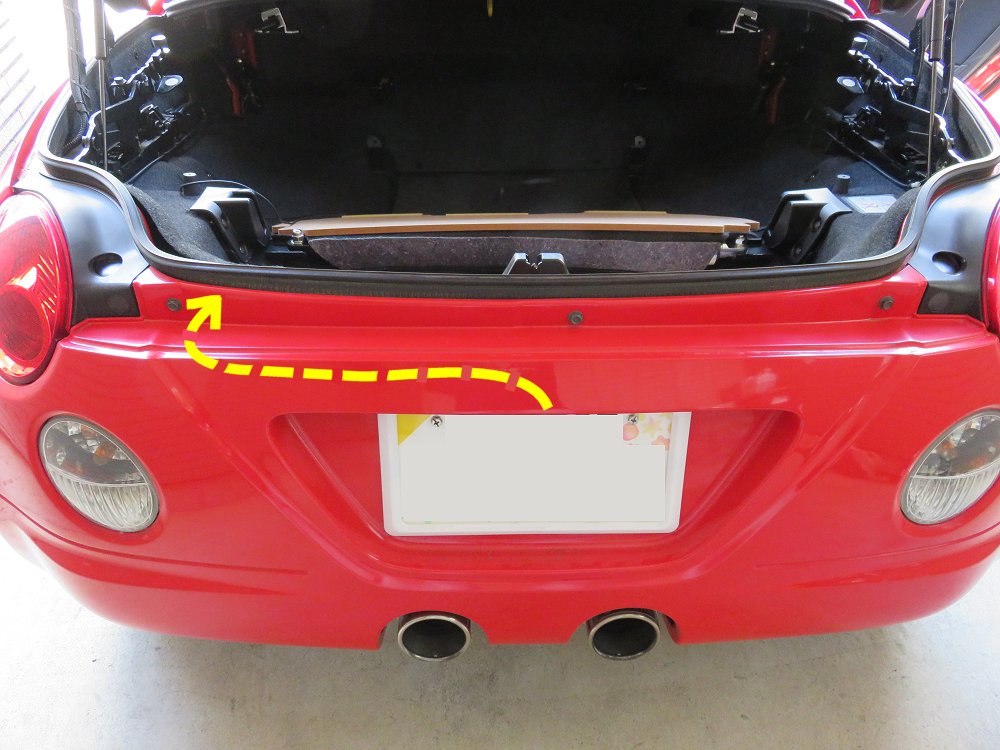

↑ こんな感じにバンパー内にカメラの配線を通します

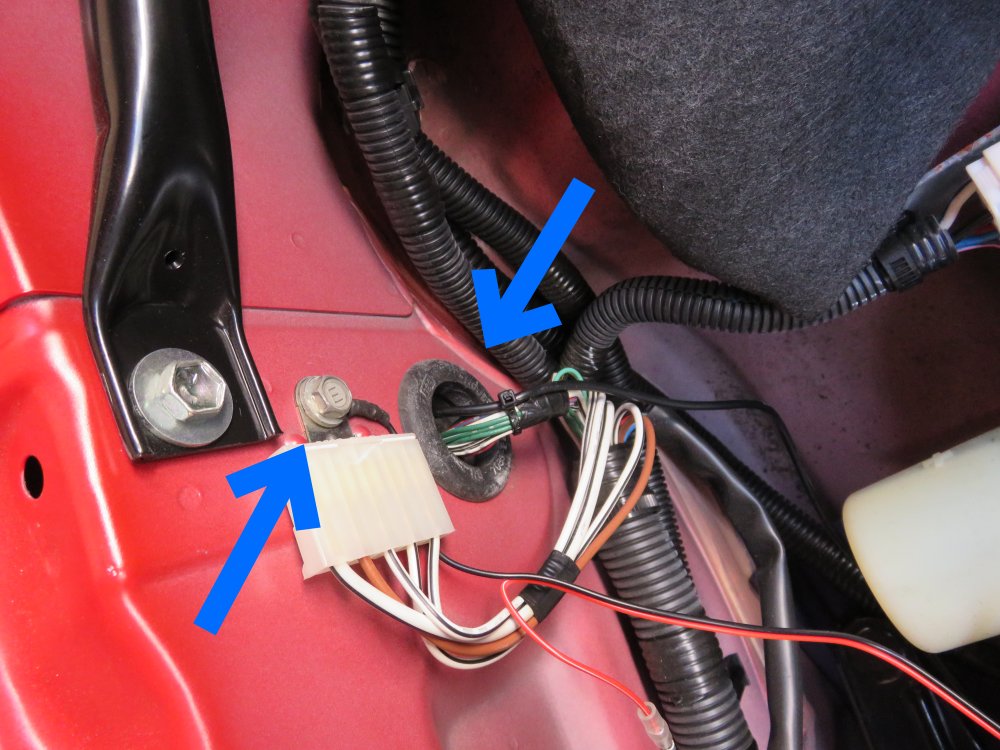

↑ 配線取り出しのグロメットと、ボディーアース

一旦、グロメットを外してから配線通しなどを使って通します。
私は針金を使って引き込みました。
カメラ配線はグロメットに小さな穴をあけて通してます。

カメラ用のプラス電源は、ナビ側でバック信号に繋いでます。
( カメラのケーブルにバック信号も繋げられるようになっている物を使用 )
このほうがテールランプ部分の純正ハーネスを傷付けずに済みますからね。
マイナス側は、グロメットのすぐ上にあるボディーアースに共締めしました。

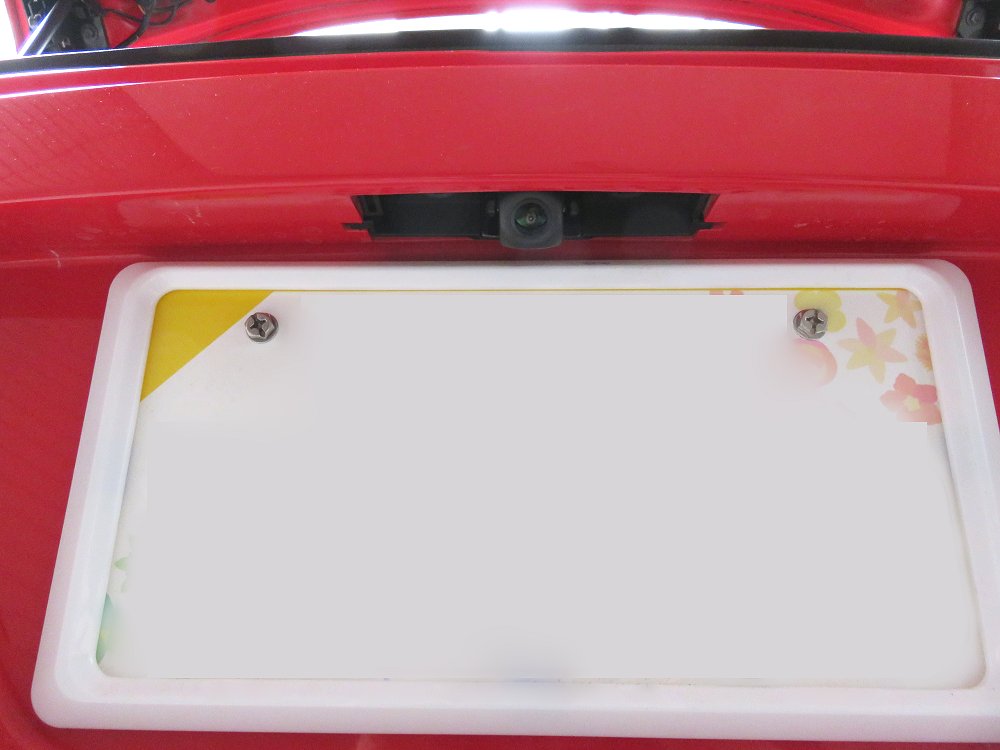

↑ 完成
